1. Опис товару

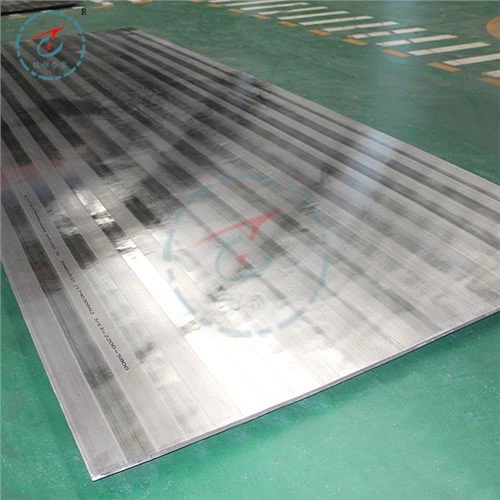

Алюмінієвий сталевий лист методом холодної прокаткице композитний матеріал, виготовлений з алюмінію та сталі з різними фізичними, хімічними та механічними властивостями на межі розділу за допомогою композитної технології. Він може значно покращити продуктивність окремих металевих матеріалів і останнім часом використовується на електростанціях, побутових приладах та в інших галузях. Основні методи виробництва алюмінієвої сталевої композитної пластини включають вибухове зварювання, гаряче алюмінієве покриття та прокатку композиту. У цьому документі алюмінієву сталеву композитну плиту готують шляхом холодної прокатки композиту при кімнатній температурі, яка має гарну якість поверхні продукту, високу точність розмірів, захист навколишнього середовища в процесі виробництва, рівномірну продуктивність, хорошу консистенцію, рівномірне співвідношення товщини шару алюмінію до сталі шар, і легко досягти масового виробництва.
2. Особливості продукту
Після холодної прокатки, ламінування та відпалу при 520 градусах протягом 24 годин міцність і пластичність композитної пластини 4A60/08Al зменшуються, значення чашеподібності збільшується з 7,68 мм до 10,75 мм, подовження збільшується з 1 відсотка до 42,5 відсотка, міцність на розрив зменшується з 705 МПа до 315 МПа, межа текучості зменшується з 500 МПа до 260 МПа, а твердість зменшується з 213,3 HV0,5 до 93,5 HV0,5. 2) Після обробки відпалом алюмінієві сталеві композитні пластини металургійно скріплюються на межі розділу. Після відпалу при 520 градусах протягом 24 годин відбувається повна рекристалізація, і на межі розділу алюмінієвої сталі не утворюється двійкова крихка фаза залізо-алюміній. Таким чином, визначено, що 520 градусів протягом 24 годин є найкращим процесом відпалу за цією прокатною системою.
3. Нанесення плакованої плити
Як декоративний матеріал сталь міцна, яскрава і не потребує догляду за поверхнею, тому її можна значно зменшити.
Наприклад, стіна коридору Всесвітнього торгового центру в Нью-Йорку, США, зроблена з великих сталевих виробів; Алюміній легкий, його поверхню можна окислювати і фарбувати, легко обробляти. Поєднання цих двох металів у новий матеріал не тільки значно знижує вартість декорування, зменшує складність процесу декорування, але також є більш безпечним і розумним.
4. FAQ
Метод «холодної прокатки компаунду плюс прокатка відпуску плюс відпал» прийнятий для компаундної прокатки сталевих листів, покритих алюмінієм, шляхом холодної прокатки. Зміни мікроструктури спостерігали за допомогою оптичного мікроскопа та скануючого електронного мікроскопа, а механічні властивості композитної пластини визначали за допомогою мікротвердості, випробування на розтягування та випробування на купірування. Результати показують, що мікроструктура шару сталі 08Al після прокатки та ламінування є волокнистим розподілом уздовж напрямку прокатки. Після відпалу при 520 градусах протягом 24 годин шар сталі 08Al піддається повній рекристалізації, на межі розділу між алюмінієм і сталлю не утворюється бінарна крихка фаза Fe2Al5, міцність композитної пластини знижується, пластичність збільшується, твердість знижується, а механічні властивості досяжність
Згідно з експлуатаційними вимогами, найкращий процес відпалу для композитної пластини під системою прокатки визначається як 520 градусів протягом 24 годин.
Популярні Мітки: алюмінієвий сталевий лист методом холодної прокатки, Китай, виробники, постачальники, фабрика, на замовлення, купити, ціна, якість, цінова пропозиція, прайс-лист, в наявності
